기가지니2 스피커 오픈프레임 파츠

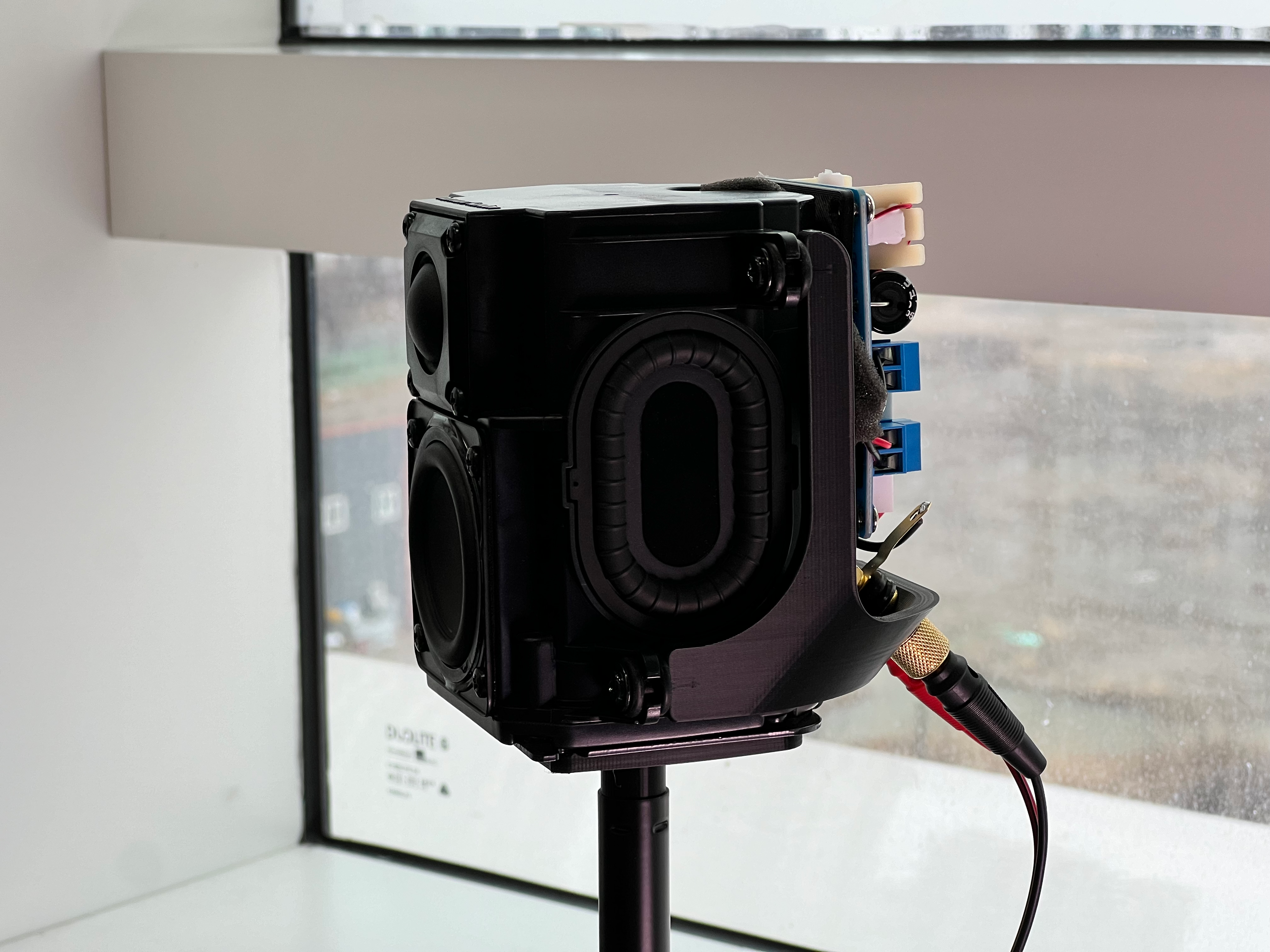

이번에 감성탓에 기가지니2 스피커의 파츠를 만들었습니다.

혹시나 똑같이 만들고싶으신 분들이 있을지도 몰라 만든 파츠를 공유하려고 합니다.

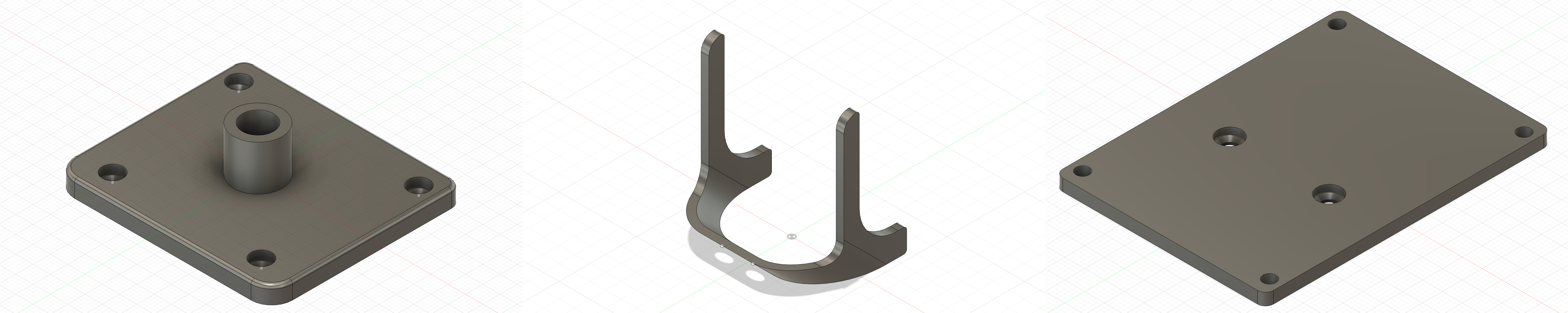

파츠는 3개로 나누어집니다



스탠드와 연결하는 부품, 바나나단자를 고정하는 부품, 크로스오버 네트워크를 고정하는 부품으로 만들었습니다.



나사는 전부 기본으로 달려있는 나사를 사용하고 추가로 필요한 나사는 PCB를 3D 파츠에 고정할 PC메인보드에 사용되는 규격의 나사를 사용했습니다.



그 이외에는 크로스오버네트워크, 마이크스텐드, 바나나단자를 구매했습니다.



기가지나 스피커 (AD-68) 6천원

(https://homemadeclub.co.kr/product/ad-68-harmankardon-20w-스피커-하만카돈-중고-스피커-기가지니2/2208/)



바나나젠더 6천원

(https://www.coupang.com/vp/products/7373495833)



네트워크 PCB 12달러

(https://aliexpress.com/item/32834655270.html)



마이크스탠드 16500원

(https://www.coupang.com/vp/products/4649888316)



자료 공유하고 추후에 정리된 내용은 따로 올리겠습니다.



감사합니다.



ad68_1.stl

0.08MB

ad68_2.stl

0.05MB

ad68_3.stl

0.13MB
